XBee用 2.54mmピッチ変換基板

XBee用 2.54mmピッチ変換基板を作成しました。

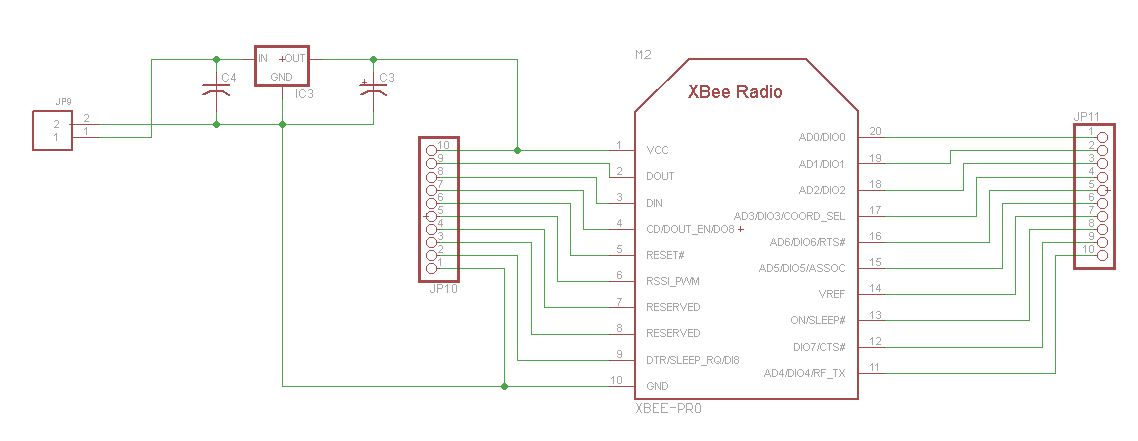

 回路図




写真



作成例(1)
2.54mmピッチ変換ボードです。ブレッドボードやユニバーサル基板の増設ボードとして使えます。


作成例(2)
乾電池動作できるようにレギュレータ、コネクタなどの部品を配置できるようにしています。
ただし、
・容量の大きいレギュレータを選択した。。。
・TA48033Sのサイズと基板の穴位置が微妙にずれている。。。
・TA48033Sの入出力差電圧が0.3-0.5V。。。
が反省点です。

千石電商:
1)Sparkfun製と思われるPolymer Lithium Ion Battery - 850mAh
2)JST 2pin コネクタ

秋月電子:
2)2mm, 2.54mmピッチヘッダピン

写真


試しに、Xbeeをエンドデバイスに設定し、100msごとに現在のI/Oステータスをコーディネータ側に送信する実験したところ、10時間以上動くことを確認しました。
後日、通信が途切れるまでの時間を計測します。
